Giới thiệu chung về hệ thống Báo gọi y tá ở Bệnh viện
A. Tính năng hệ thống báo gọi y tá ở bệnh viện
- Một máy chủ, hệ thống có thế kết nối lên đến 20-80 máy con. Máy con có dạng lắp âm tường hoặc dương tường.
- Trong mỗi phòng có thể kết nối nhiều máy con.
- Có hai cách gọi từ phòng bệnh nhân: Gọi từ máy con; Gọi từ Phòng tắm; thông báo bằng đèn , và xác nhận bằng chuông, đèn LED nhấp nháy tại máy chủ.
B. Cơ chế hoạt động hệ thống báo gọi y tá
- Tại Máy chủ Y tá nhận cuộc gọi đến từ Máy con bằng cách nhấn nút TALK để sử dụng Open Voice hoặc nhấc Tay nghe để nhân cuộc gọi. Để thực hiện một cuộc gọi, Y tá nhấn nút tương đương với từng gường bệnh nhân. Tại gường bệnh nhân, khi có cuộc gọi đến sẽ có âm thanh báo và đèn LED sáng lên. Đèn báo ngoài cửa sáng. Để tắt chuông báo, nhấn nút OFF, hoặc khi có cuộc gọi mới được thực hiện.
- Đèn phòng bệnh nhân bật sáng khi có bất kỳ cuộc gọi nào được thực hiện từ khu vực bệnh nhân. Khi cuộc gọi được thiết lập thì đèn báo tại phòng bệnh tắt.
C. Kết nối với Máy tính và kết xuất dữ liệu thống kê của hệ thống báo gọi y tá

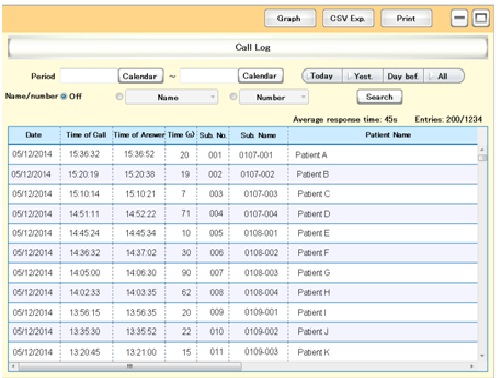

- Ghi lại thông tin cuộc gọi trong hệ thống : Ngày tháng, Thời gian, giường bệnh nhân,…

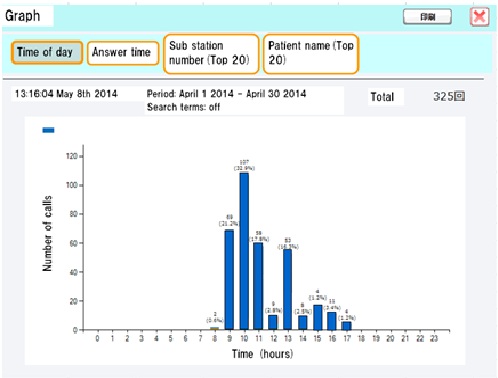

- Thông kê số lượng cuộc goi và thời gian,….
Giới thiệu hệ thống báo gọi y tá nim hãng Aiphone
Thiết bị hệ thống báo gọi y tá bao gồm
| TT |
Thiết bị |
Tính năng |
| 1 |
Máy chủ
Đặt tại phòng Y tá
(Master) |
- Điều khiển sự hoạt động cho toàn bộ hệ thống.
- Nhận Chuông báo cuộc gọi đến thường và chuông báo cuộc gọi đến khẩn khác nhau.
- Tính năng chờ và sếp hàng cuộc gọi từ Máy con gọi đến, lên đến 10 cuộc gọi
- Có đèn LED báo số gường bệnh nhân
- Có chế độ giao tiếp có tay nghe hoặc không dùng tay nghe.
- Tính năng gọi tất cả “ALL CALL”
- Tính năng gọi theo nhóm lên đến 5 máy con
- Có thể gọi tới từng giường.
- Cấp nguồn từ trung tâm ( Máy chủ)
- Điều chỉnh tín hiệu: Transmit, receive, Tone. Điều chỉnh âm lượng Receive, Tone
|
| 2 |
Máy con
Đặt tại giường Bệnh nhân
(Sub Station) |
- Cấp nguồn từ máy chủ
- Giao tiếp không dùng tay nghe
- Cấu tạo bằng hợp kim chống va đập
- Có thể lắp ngoài trời, chịu môi trường độ ẩm cao.
- Có Micro phone.
- Có Loa.
- Có đèn LED hiển thị khi gọi và khi nói chuyện.
|
| 3 |
Đèn hành lang
(Corridor lamp) |
- Cấp nguồn từ máy con
- Báo sáng khi có cuộc gọi tới máy con, hoặc từ máy con tới Trung tâm, và cuộc gọi khẩn cấp, .
- Tích hợp nút nhấn hiện diện ( reset)
|
| 4 |
Nút gọi khẩn trong toilet
(Emergency switch) |
- Cấp nguồn từ máy chủ
- Dạng nút nhấn khẩn cấp hoặc giật khẩn cấp
- Có dây kéo.
- Có nút hủy.
|
| 5 |
Bộ cấp nguồn
(Power supply) |
- Cấp nguồn cho toàn bộ hệ thống.
|
Mô tả thiết bị của hệ thống Báo gọi y tá nim

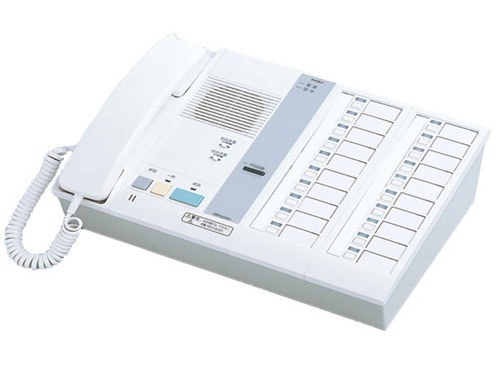

1. Máy chủ
- Máy chủ là một phần của hệ thống, được đặt tại phòng trực của Y tá
- Y tá nhận và xử lý các cuộc gọi đến từ gường bệnh, khu vực bệnh nhân , …
- Nhận cuộc gọi: Nhấn nút TALK, hoặc nhấc tay nghe
- Thực hiện cuộc gọi: Nhấn nút tương đương với số gường bệnh và nhấn nút TALK, hoặc nhấc tay nghe và nhấn nút phòng bệnh nhân.
Máy chủ báo gọi y tá nim chức năng sau:
1: Tay nghe
2: LED Nguồn
3: Microphone
4: Loa ngoài
6: Nút OFF
7: Nút gọi bệnh nhân
8: Công tăc nguồn
9: Nút điều chỉnh âm lượng nhận
10: Nút âm lượng chông
11: Nút ALL CALL
12: Nút TALL
13: Đèn báo có cuộc gọi tới
14: LED chi thi số phòng
15: Nhãn phòng
16: LED báo cuộc gọi tới

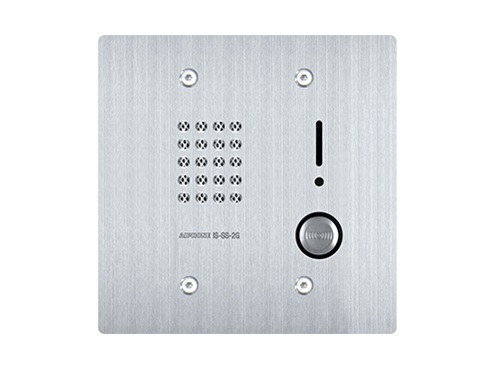

2. Máy con
- Máy con được đặt tại gường Bệnh nhân
- Thực hiện cuộc gọi: Nhân nút từ nút gọi y tá đầ gường, đèn CALL sáng
- Nhận cuộc gọi trực tiếp từ Máy chủ, đèn TALK sáng
Chức năng máy con báo gọi y tá NIM
1: Loa ngoài
2: LED talk
3: LED call
4: Jack cắm cho nút gọi đầu gường

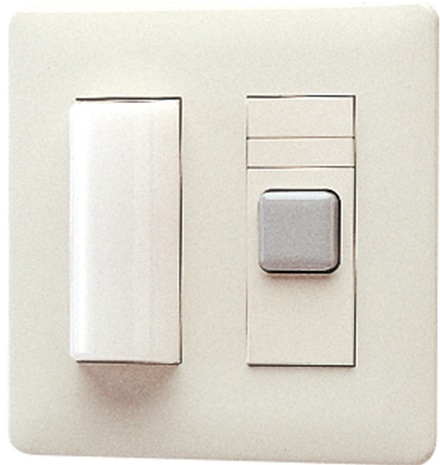

3. Nút xác nhận sự có mặt của y ta
Khi y ta tới phòng bệnh nhân, y ta nhân nút xác nhận sự có mặt và reset các cuộc gọi đi ( Lựa chọn thêm).

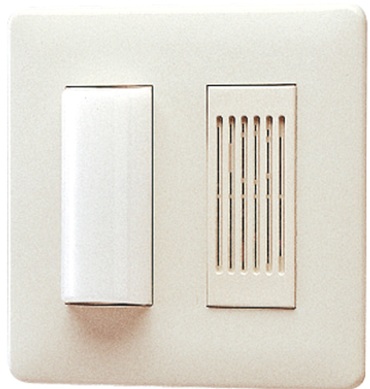

4 .Đèn hành lang
- Đèn hành lang được kết nối tại mỗi phòng bệnh.
- Đèn sáng khi có cuộc gọi thường thực hiên từ máy con.
- Đèn đỏ sáng khi có cuộc gọi khẩn cấp từ Phòng Tắm

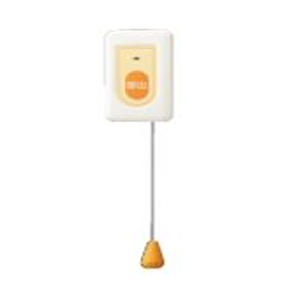

5. Chốt gọi từ phòng tắm (Toilet)
- Chốt gọi được sử dụng trong Phòng tắm trong trường hợp trường hợp khẩn cấp.
- Chốt gọi khẩn cấp được lắp trong phòng Toilet của Phòng Bệnh Nhân và khu vực cấp cứu Staff call.
Hướng dẫn sử dụng hệ thống Báo gọi y tá Nim
- Đối với cuộc gọi thông thường
Thực hiện cuộc gọi từ phòng bệnh nhân
01: Bệnh nhân có nhu cầu muốn trao đổi với Y tá, bệnh nhân bấm nút gọi trên Máy con
02: Đèn LED tại Máy con sáng, Đèn hành lang sáng báo hiệu cuộc gọi từ phòng bệnh đang được thực hiện.
03: Đèn LED trên Máy chủ báo phòng bệnh nhân thực hiện cuộc gọi sáng kèm theo chuông báo.
Y tá nhận cuộc gọi
01: Y tá có hai cách nhận cuộc gọi:
- Nhấn nút TALK để nhận cuộc gọi với Loa/Mic ngoài
- Nhấc tay nghe và trao đổi với bệnh nhân.
02: Đèn LED tại Máy con sáng, Đèn hành lang tắt báo hiệu cuộc gọi đã được kết nối thành công.
03: Y tá nhận cuộc gọi và trao đổi với bệnh nhân bằng tay nghe hoặc Loa ngoài, bệnh nhân sử dụng Micro và loa ngoài để giao tiếp với Y tá
Kết thúc cuộc gọi
01: Y tá gác tay nghe lên Máy chủ, đèn chỉ thị báo phòng bệnh nhân tắt, đèn LED tắt, đèn hành lang tắt. Kết thúc cuộc gọi.
02: Trong trường hợp Y tá sử dụng Loa ngoài có thể nhấn OFF để kết thúc cuộc gọi, đèn chỉ thị báo gường bệnh nhân tắt, đèn LED tắt, đèn hành lang tắt. kết thúc cuộc gọi.
- Đối với cuộc gọi khẩn cấp từ Phòng vệ sinh
Thực hiện cuộc gọi khẩn cấp từ Phòng vệ sinh bệnh nhân
01: Trong trường hợp khẩn cấp Bệnh nhân giật chốt có dây kéo dài thả xuống, được đặt tại Phòng vệ sinh của phòng Bệnh nhân.
02: Đèn LED CALL tại chốt giật sáng, Đèn hành lang sáng.
03: Đèn báo phòng bệnh nhân thực hiện cuộc gọi nhấp nháy kèm theo tín hiệu chuông khẩn cấp, và được lặp lại ở Máy chủ.
Y tá nhận cuộc gọi khẩn cấp
Y tá nhấn nút OFF trên Máy chủ để tắt chuông, không giao tiếp và đi thẳng tới phòng bệnh có cuộc gọi khẩn cấp. Đèn hành lang sáng đỏ khẩn cấp để chỉ dẫn và thông báo cho Y tá biết vị trí khẩn cấp.
Kết thúc cuộc gọi khẩn cấp từ Phòng vệ sinh
Khi Y tá đã tới Phòng bệnh có cuộc gọi khẩn cấp, Y tá gạt chốt tại nút khẩn cấp trong Phòng vệ sinh. Đèn hành lang, đèn và chuông tại Máy chủ tắt.
- Thực hiện cuộc gọi từ Máy chủ tới Máy con
Thực hiện cuộc gọi
01: Y tá nhấn nút địa chỉ của giường bệnh cần liên lạc.
02: Sau đó Y tá nhấn nút TALK hoặc nhấc tay nghe để thực hiện cuộc gọi, giao tiếp.
03: Tại máy con, có tín hiệu chuông báo, đèn báo hiệu có cuộc gọi sáng
Nhận cuộc gọi từ Máy con
Bệnh nhân nghe thấy tiếng chuông (Pre-tone) báo hiệu có cuộc gọi đến, Bệnh nhân tiếp nhận cuộc gọi để Y tá và Bệnh nhân giao tiếp với nhau. Y tá sử dụng tay nghe hoặc Loa ngoài, Bệnh nhân sử dụng Loa ngoài và micro trên Máy con.
Kết thúc cuộc gọi từ Máy chủ đến Máy con
Y tá gác tay nghe hoặc nhấn nút OFF để kết thúc cuộc gọi.
Trên đây Hải Hưng đã giới thiệu về hệ thống báo gọi y tá Nim hãng Aiphone được dùng nhiều trong bênh viện, phòng khám,... Vậy quý khách cần tư vấn về thiết bị cũng như giải pháp hệ thống báo gọi y tá, xin vui lòng liên hệ để Hải Hưng có thể mang lại cho quý khách hệ thống hoàn hảo nhất
