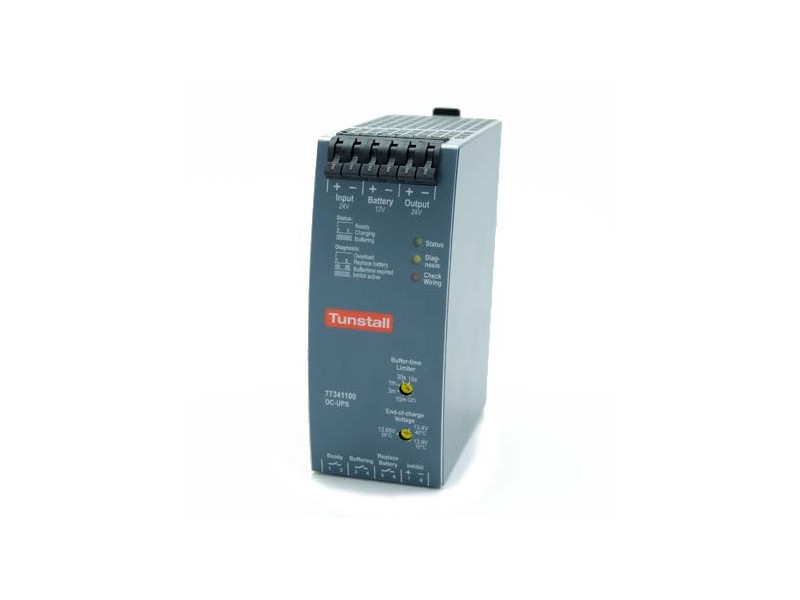

Bộ điều khiển UPS 10A

Bộ điều khiển UPS 10A - 77341100

Mã sản phẩm: 77341100

Mã Sản Phẩm: 77341100

Điện Áp: 24V

Màu Sắc: Đen

Kích Thước: H 124mm x W 49mm x D 117mm

LK24-No08, Khu đất dịch vụ 20A-20B, P. Dương Nội, Q. Hà Đông, Hà Nội

Bộ điều khiển UPS 10A - 77341100 bổ sung vào bộ cấp nguồn 10A, thanh ray DIN để hoạt động liên tục được cung cấp bởi mô-đun pin với nguồn điện dự phòng trong 60 phút ở mức tải 80%. Hãy cùng Hải Hưng theo dõi bài viết này để hiểu hơn về sản phẩm nhé.

Mục lục

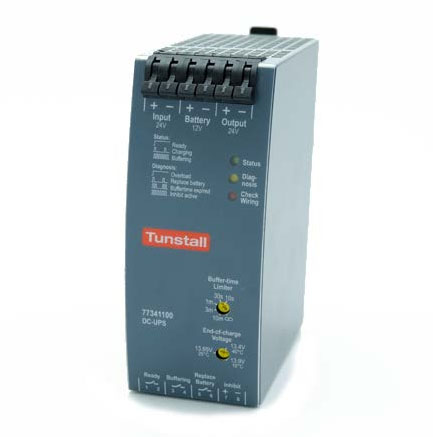

1. Mô tả chung về bộ điều khiển UPS 10A - 77341100

1. Mô tả chung về bộ điều khiển UPS 10A - 77341100

Bộ điều khiển UPS 10A - 77341100 bổ sung vào bộ cấp nguồn 10A, thanh ray DIN để hoạt động liên tục được cung cấp bởi mô-đun pin với nguồn điện dự phòng trong 60 phút ở mức tải 80%.

Quản lý pin vượt trội để sạc và giám sát pin bên ngoài cũng như điện áp đầu ra ổn định trong toàn bộ thời gian hoạt động của pin.
Chức năng chẩn đoán và giám sát toàn diện; được bao gồm tín hiệu "thay thế pin".
Bảo vệ ngắn mạch và quá tải.
Được thiết kế để lắp đặt trên thanh ray DIN 35 mm trong một vỏ bọc cung cấp khả năng bảo vệ khỏi các nguy cơ về điện, cơ và hỏa hoạn. Thiết bị được thiết kế để làm mát đối lưu và không cần quạt ngoài.

Bộ cấp nguồn 10A, thanh ray DIN - 77341000

2. Thông số kỹ thuật của bộ điều khiển UPS 10A - 77341100

Đầu vào

Điện áp cố định: 24 V DC (-20% / + 25%).

Đầu ra trong hoạt động chính

Dòng điện đầu ra: khoảng 15 A
Công suất đầu ra: khoảng 360 W
Điện áp đầu ra: Điện áp đầu vào trừ 230 mV (ở tải 10 A)

Đầu ra trong hoạt động của pin

Đầu ra hiện tại: 10 A
Điện áp đầu ra: 22,25 V DC (ở tải 10 A)
Điện áp pin: nom. 12 V DC
Dòng sạc: khoảng 600 mA, phụ thuộc vào nhiệt độ.

Thời gian bắc cầu

- Dòng điện cố định: khoảng 55 phút
- Ở mức tải 80%: khoảng 60 phút
Thời gian sạc pin: khoảng 17 giờ

Sự phù hợp

Mức độ an toàn: EN 60950-1, SELV
CE đánh dấu tài khoản đến: 2014/30 / EU, 2014/35 / EU, 2011/65 / EU
Các tiêu chuẩn đáp ứng: EN 61000-6-3; EN 61000-6-4; EN 61000-6-2; EN 61000-6-1; EN 60079-0; EN 60079-7; EN 60079-15; EN 50581
Cấp bảo vệ: Cấp III (theo EN 61140)
Mã bảo vệ chống xâm nhập: IP20

Kết nối

Đầu vào, đầu ra, pin: Kết nối nhanh các thiết bị đầu cuối kẹp lò xo.
Kết nối tín hiệu: Thiết bị đầu cuối vít.
Điều kiện môi trường xung quanh cho phép.
Nhiệt độ môi trường: -25 -/+70°C.
Độ ẩm tương đối: 5 đến 95% (không ngưng tụ).
Mức độ ô nhiễm: 2 (Không cho phép ngưng tụ hoặc đóng băng).

Tổng quan

Năng lượng dự trữ: 50%
MTBF SN 29500: 886.000 giờ ở 10 A, 40°C
Trọng lượng: 530 g
Kích thước: H 124mm x W 49mm x D 117mm

Hy vọng những thông tin chi tiết về bộ điều khiển UPS 10A - 77341100 trên đây sẽ giúp quý vị có thêm những dữ liệu cũng như có những cân nhắc phù hợp cho các dự án của mình trong tương lai. Hải Hưng xin chúc quý vị luôn hạnh phúc và thành công trong cuộc sống!
