Full từ A-Z toàn bộ thiết bị trong giải pháp Phòng Mổ Sạch 2021

15:49 | 13/08/2021
Phòng mổ sạch là phòng mổ vô trùng không có vi khuẩn đảm bảo an toàn tuyệt đối cho bệnh nhân trong quá trình phẫu thuật, phòng mổ sạch đã được Bộ y tế quy định rõ ràng về các tiêu chuẩn khi thiết kế phòng mổ, cụ thể xin mời các bạn đọc chi tiết bài viết này để tìm hiểu các quy định và giải pháp cho phòng mổ đạt tiêu chuẩn bộ y tế.
Hiện nay, những quy định về phòng mổ đạt chuẩn được Bộ Y Tế đặc biệt quan tâm. Trong đó vô trùng là yếu tố cần thiết và quan trọng nhất trong phòng mổ. Vô trùng sẽ ngăn ngừa nhiễm trùng vùng mổ. Một môi trường phòng mổ vô trùng sẽ giúp cho vi khuẩn không thể xâm nhập vào gây hại đến bệnh nhân và các nhân viên, bác sĩ làm việc trong phòng mổ.

Để thiết kế và xây dựng phòng mổ sạch theo tiêu chuẩn, cần quy hoạch không gian vị trí khu phẫu thuật và trang bị các hệ thống thiết bị bao gồm:
  • Hệ thống lọc khí sạch và điều hòa
  • Hệ thống cung cấp điện
  • Hệ thống chiếu sáng
  • Hệ thống khí y tế
  • Hệ thống sàn, vách trần, cửa
  • Trang thiết bị công nghệ thông tin
  • Trang thiết bị cần thiết cho phòng mổ

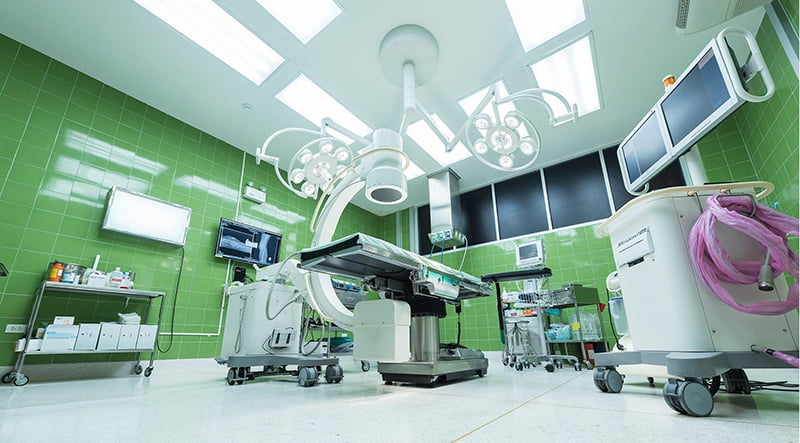

Hệ thống trang thiết bị phòng mổ
Hệ thống trang thiết bị phòng mổ


1. KÍCH THƯỚC VÀ KHÔNG GIAN PHÒNG MỔ:

Đáp ứng tiêu chuẩn 52 TCN - CTYT 0038 : 2005 : Tiêu chuẩn thiết kế khoa Phẫu thuật bệnh viện đa khoa - Tiêu chuẩn ngành

Kích thước phòng mổ:
  • Diện tích phòng mổ: Tối thiểu 36m2
  • Chiều cao trần nhà: 2,9m – 3,22m


2. GIẢI PHÁP TRANG THIẾT BỊ TRONG PHÒNG MỔ:

2.1. HỆ THỐNG KHÍ SẠCH PHÒNG MỔ:

Vấn đề khí y tế luôn được quan tâm bởi hệ thống không khí trong phòng mổ bệnh viện là yếu tố đầu tiên đảm bảo sự sống còn cho bệnh nhân, không gây ô nhiễm môi trường và chống lan nhiễm mầm bệnh.
Hệ thống khí sạch trong phòng mổ thường là hệ thống khí vô trùng có áp suất dương.

Hệ thống này được thiết kế bao gồm:
  • Thiết bị tiệt trùng khí tiền xử lý bằng tia UV: Tia UV sẽ tăng hiệu quả thanh trùng không khí trước khi đi qua bộ lọc hepa.
  • Bộ lọc khí vi cấp Hepa: bộ lọc này có thể giữ được 99,9% các hạt ô nhiễm có đường kính 0,3 micron, đảm bảo không khí bên trong phòng mổ sạch tối đa.
  • Bộ tạo áp suất dương: Có chức năng ngăn cản vi khuẩn thâm nhập từ bên ngoài vào, hạn chế sự thiếu hụt oxi trong các ca mổ kéo dài hay có nhiều người tham gia.

Tiêu chuẩn phòng sạch:
  • Phòng sạch đạt cấp độ Class 10.000
  • Số lần luân chuyển không khí: 20 lần/giờ

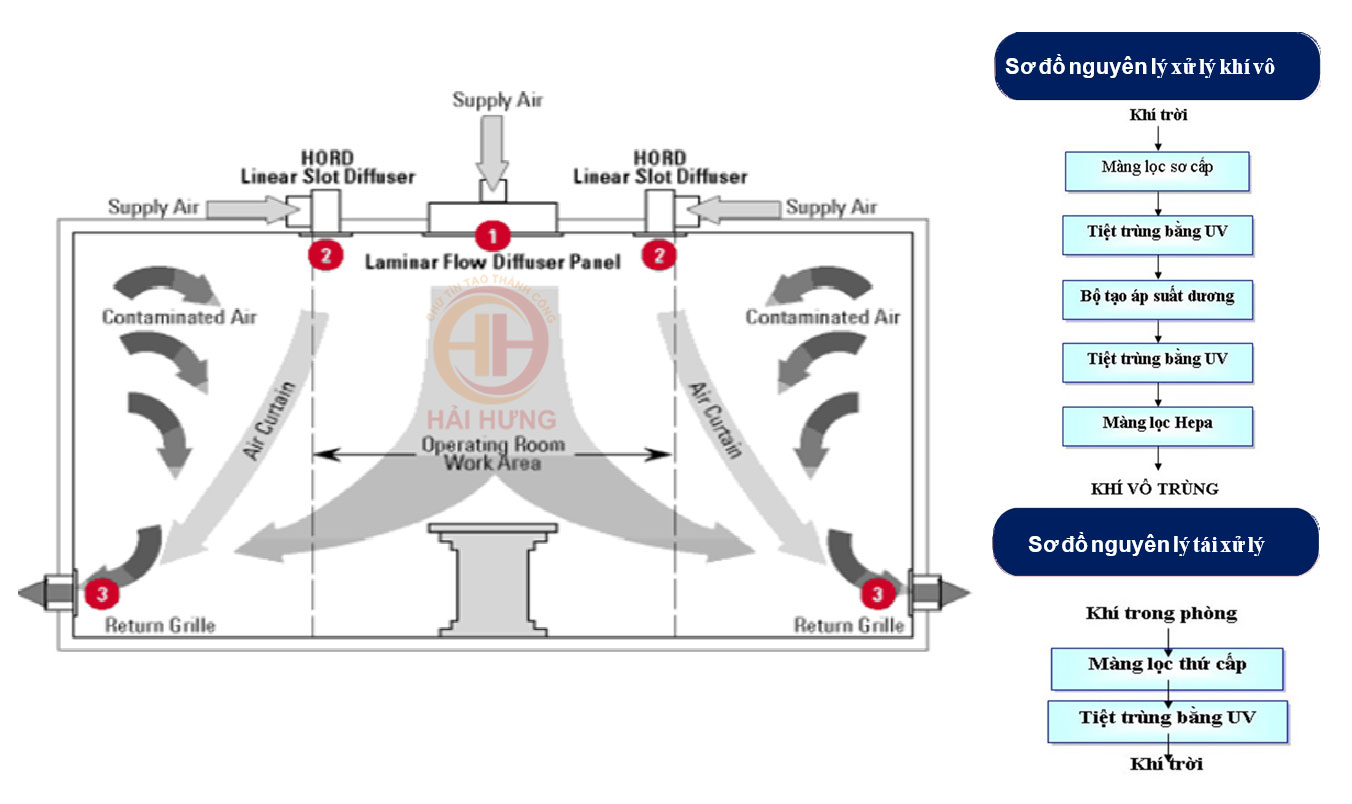

Hệ thống khí sạch cho phòng mổ
Hệ thống khí sạch cho phòng mổ


2.2. HỆ THỐNG ĐIỀU HÒA PHÒNG MỔ:

  • Tuân theo Tiêu chuẩn việt nam TCVN 5687 - 2010: Thông gió, điều tiết không khí, sưởi ấm - Tiêu chuẩn thiết kế
  • Đảm bảo điều kiện vi khí hậu (nhiệt độ, độ ẩm,áp xuất phòng):
  • Nhiệt độ: 21 – 26 độ C
  • ​Độ ẩm: 60%-70%
  • Số lần luân chuyển không khí: 20 lần/h
  • Sử dụng hệ thống điều hòa thông gió trung tâm HVAC
  • Hệ thống bao gồm các thành phần như: khối xử lý không khí (AHU – Air hanlding unit), quạt gió, đường ống dẫn khí, bộ lọc khí, hệ thống giám sát và điều chỉnh các thông số môi trường của phòng

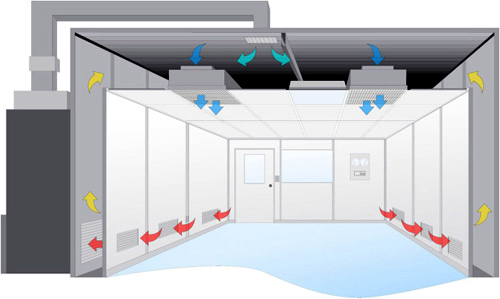

Hệ thống điều hòa cho phòng mổ
Hệ thống điều hòa cho phòng mổ


2.3. HỆ THỐNG CHIẾU SÁNG PHÒNG MỔ:

Các tiêu chuẩn đáp ứng
  • Đáp ứng tiêu chuẩn Việt Nam TCVN 7114- 1:2008: về các chỉ tiêu & chất lượng ánh sáng.
  • Đáp ứng quy chuẩn Việt Nam QCVN 09:2013: về sử dụng năng lượng hiệu quả trong các công trình xây dựng.
  • Đáp ứng quy chuẩn Bộ Y Tế Việt Nam QCVN 22/ 2016/BYT – Quy chuẩn kỹ thuật quốc gia về chiếu sáng – Mức cho phép chiếu sáng nơi làm việc.
  • Đáp ứng tiêu chuẩn Việt Nam TCXDVN 365:2007: bệnh viện đa khoa.

Sử dụng đèn LED Panel gắn âm trần

  • Khả năng chiếu sáng đồng đều, cường độ ánh sáng lớn, không có hiện tượng nhấp nháy.
  • An toàn cho con người và thân thiện với môi trường vì không có chứa chất thủy ngân gây độc hại cho con người như các đèn huỳnh quang thông thường.
  • Tiết kiệm điện năng: đèn LED Panel tiết kiệm điện khoảng 60-70% so với các đèn thông thường.
  • Bộ nguồn có chỉ số IP68 chống xâm nhập bụi bẩn, côn trùng…
  • Độ rọi tối thiểu: 700/300lux
Trong việc thiết kế, lựa chọn cung cấp nguồn cho các thiết bị phòng mổ đóng vai trò rất quan trọng. Bất cứ sự cố nào xảy ra làm gián đoạn quá trình hoạt động của các thiết bị y tế cũng có thể để lại hậu quả không lường đối với người bệnh đang được theo dõi và cứu chữa

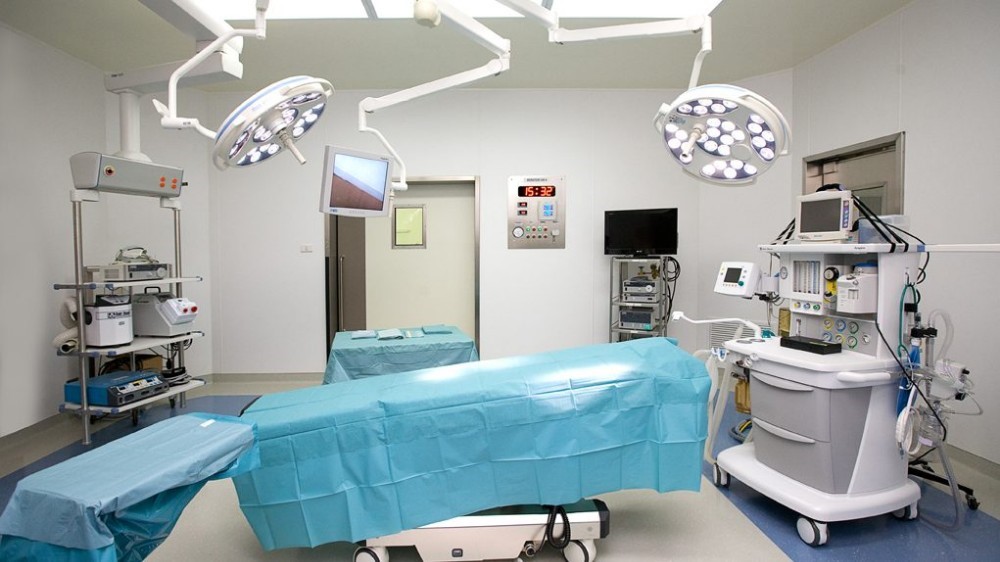

Hệ thống chiếu sáng cho phòng mổ
Hệ thống chiếu sáng cho phòng mổ


Hệ thống cấp điện cho phòng mổ đảm bảo đạt được các tiêu chuẩn kỹ thuật sau:
  • Nguồn điện được cấp bởi biến áp cách ly chuyên dụng trong y tế và các hệ thống kiểm tra, giám sát, cảnh báo đi kèm
  • Nguồn liên tục bởi UPS
  • Hệ thống tiếp địa bổ xung
  • Quy cách lắp đặt tủ điện, cáp điện và các thiết bị ổ cắm, công tắc..

Tủ điện cách ly IPS
  • Tuân theo tiêu chuẩn IEC 60364-7-710/ DIN VDE 0100-710: 2002-11/ TCVN 7447-7-710:2006 cho hệ thống trung tính cách ly (IT system)
  • Vật liệu vỏ tủ: kiểu tủ dạng khung đứng trong nhà.
  • Các thiết bị chính: Máy biến áp y tế cách ly, bộ giám sát điện trở cách ly, bộ cảnh báo từ xa đặt trong phòng mổ và bộ cảnh báo từ xa tập trung đặt tại phòng kỹ thuật hoặc Y tá phải tuân thủ tiêu chuẩn IEC 60364-7-710:2002 và TCVN 7447-7-710:2006 cùng các tiêu chuẩn liên quan.
  • Các tủ điện cách ly được type-tested theo tiêu chuẩn DIN43870 - DIN43880.
  • Tủ IPS-ICU có chức năng cảnh báo sự cố chạm đất, có tính năng xác định và tìm kiếm vị trí xuất tuyến có sự cố chạm đất theo nguyên lý song song, phát hiện nhanh chóng và đáp ứng cao các yêu cầu. Chu kỳ < 2s.
  • Tủ IPS-ICU phải có chức năng giám sát điện cách ly cho đèn mổ (cấp điện áp 24V) và cấp điện áp 220VAC/ 380VAC.
  • Toàn bộ trạng thái an toàn cách điện của các phòng mổ có thể được giám sát tập trung qua trình duyệt web

Thiết bị ổ cắm
Được lắp đặt âm tường, âm sàn trang bị mặt Inox dễ lau rửa bằng hóa chất, sử dụng vật liệu kháng khuẩn đạt tiêu chuẩn sử dụng trong khu vực vô trùng



2.4. HỆ THỐNG KHÍ Y TẾ:

Hệ thống khí y tế là một trong những đặc trưng cơ bản khi thiết kế bệnh viện, đặc biệt ở phòng mổ vấn đề khí y tế lại càng được quan tâm hơn vì nó là yếu tố đầu tiên đảm bảo sự sống còn cho bệnh nhân. Thông thường một phòng mổ cần hệ khí y tế gồm oxy (O), khí nén (A), hút chân không (V), đầu hút khí thải gây mê. Với các phòng mổ có yêu cầu đặc biệt, có thể bố trí thêm khí N2O, phòng phẫu thuật cần nội soi lại yêu cầu nguồn cung cấp khí CO2. Đầu ra khí y tế trong phòng mổ được phân bổ trên tường hoặc trên các hệ thống treo trần (Pendant, Ceiling hose, ưu điểm của hệ thống này là tiết kiệm diện tích, tránh việc phẫu thuật viên vướng phải dây khí nối từ tường ra bệnh nhân). Thông thường vẫn phải thiết kế luôn cả 2 vị trí và luôn có một cụm dự phòng: Oxy, hút, khí nén.

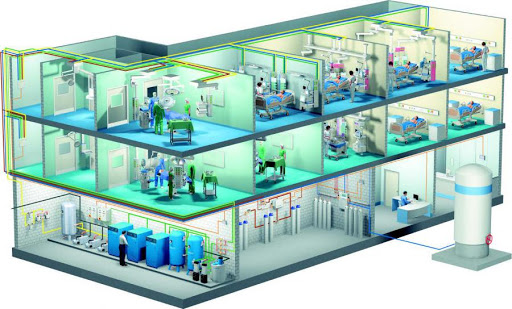

Hệ thống khí y tế cho bệnh viện
Hệ thống khí y tế cho bệnh viện


2.5. HỆ THỐNG SÀN VÁCH TRẦN CỬA:

Các yêu cầu chung:
* Yêu cầu tiêu chuẩn vật liệu sử dụng làm trần, sàn, tường, cửa cho phòng mổ:
  • Phải có khả năng kháng khuẩn, chống ẩm mốc
  • Phải có khả năng cách âm, cách nhiệt tốt
  • Thi công và thay thế nhanh chóng, dễ dàng
  • Đảm bảo bền chắc
  • Chống bám bụi, chống sinh bụi
  • Vật liệu phải chịu lửa, chống cháy, giữ nhiệt…
  • Vật liệu làm nền yêu cầu phải nhẵn phẳng, dễ dàng làm sạch bề mặt, chống mài mòn,chống trơn trượt, chống tĩnh điện


* Vật liệu sử dụng làm trần, tường phòng sạch

Vật liệu sử dụng cho trần, tường, vách phòng sạch: Kết cấu hai mặt là thép mạ màu có độ dày thông thường từ 0.6 – 0.8mm, lõi ở giữa là các nguyên vật liệu: PUR, PIR, Rockwool – Bông sợi khoáng, Giấy cứng tổ ong, panel đáp ứng đủ tiêu chuẩn làm trần, tường cho phòng mổ

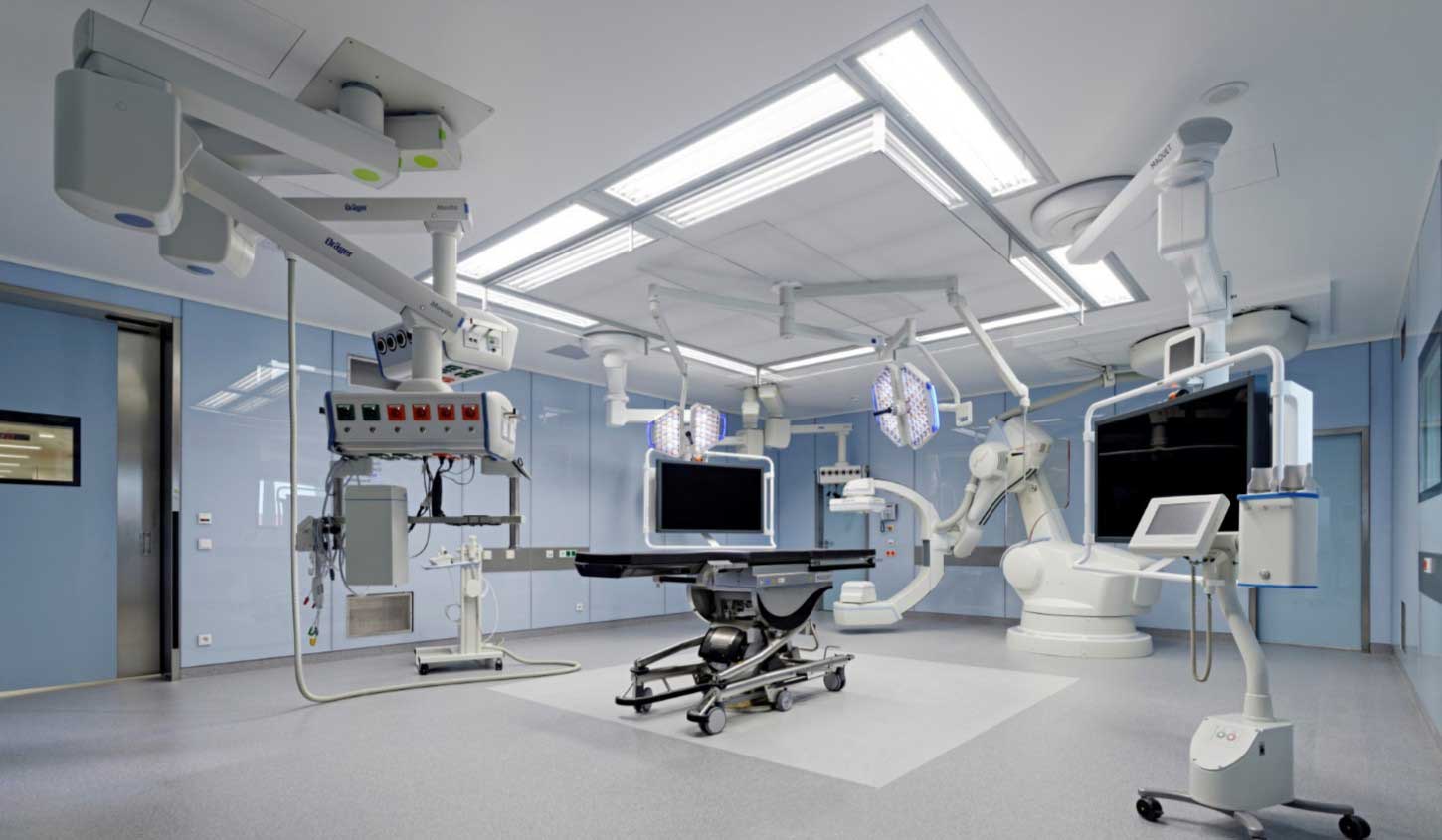

Hệ thống sàn vách cho phòng mổ tại bệnh viện
Hệ thống sàn vách cho phòng mổ tại bệnh viện


* Yêu cầu cửa và vật liệu sử dụng phòng mổ:

  • Giảm nguy cơ nhiễm bệnh thứ phát do vi khuẩn hoặc bụi trong không khí
  • Duy trì nhiêt độ và độ ẩm thích hợp trong phòng
  • Kết hợp với hệ thống điều áp không khí kiểm soát tốt môi trường
  • Đảm bảo kín khít, ngăn chặn, kiểm soát phóng xạ



Sàn Vinyl cho phòng mổ bệnh viện

  • Mềm, chống ồn, chống trơn trượt, Không nứt, vỡ do các hoạt động mạnh hoặc do địa chấn, dụng cụ rơi trên sàn.
  • Khả năng chịu lực nén, va đập và trầy xước cao,
  • Rất dễ vệ sinh, Các đường nối được hàn kín bằng chính vật liệu sàn. Thiết kế đồng bộ các phụ liệu xử lý góc, cạnh, ốp.
  • Có khả năng diệt khuẩn, chống nấm mốc, chống hóa chất
  • Có khả năng chống tĩnh điện, không bắt lửa
  • Độ bền trên 20 năm.

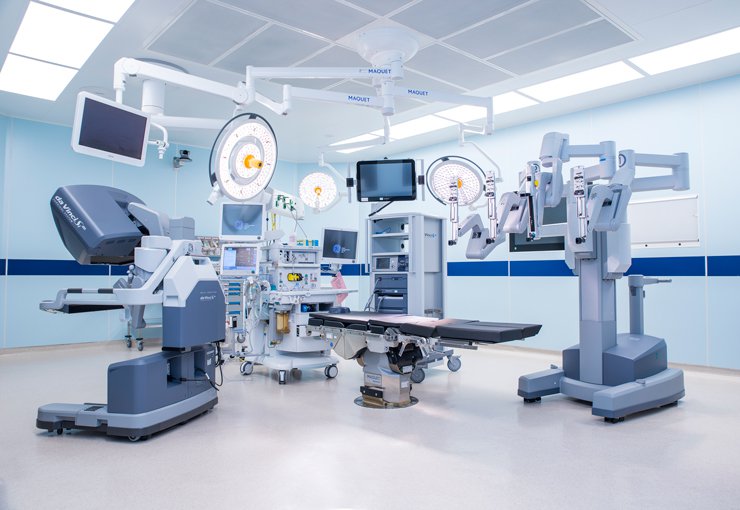

Hệ thống sàn vách cho phòng mổ tại bệnh viện
Hệ thống sàn vách cho phòng mổ tại bệnh viện


Vách trần cho phòng mổ bệnh viện:

  • Các tấm vách panel dạng module sử dụng cho phòng mổ có khả năng chống cháy, cách nhiệt, cách âm với nhiều lựa chọn khác nhau
  • Tấm panel cấu tạo gồm 2 lớp làm bằng thép không rỉ, chống trầy xước, sơn epoxy kháng khuẩn hoặc sơn tĩnh điện. Bên trong là vật liệu PUR, PIR, Rockwool hoặc Giấy cứng tổ ong (Honeycomb).
  • Tấm trần chuyên dùng cho phòng mổ, vật liệu bằng thép mạ kẽm được sơn phủ sơn tĩnh điện màu trắng, chống bám bụi, chống trầy xước, đảm bảo độ kín khít. Panel trần được thiết kế độc lập, được liên kết với hệ khung treo trần phòng mổ bằng cơ cấu kẹp, không sử dụng ốc, vít để liên kết với hệ khung để giảm thiểu nhiễm khuẩn,Các tấm panel trần có thể dễ dàng tháo dời từng tấm panel

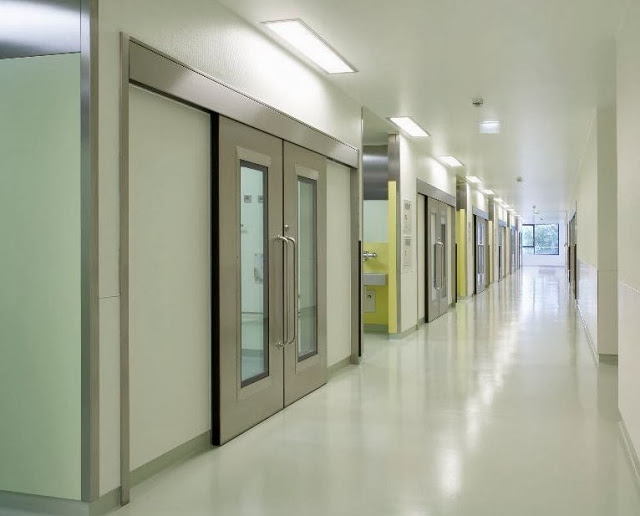

2.6. HỆ THỐNG CỬA CHUYÊN DỤNG PHÒNG MỔ:

Cửa chính tự động

- Chức năng kín khí (Cánh cửa được hạ xuống và ép vào tường khi đóng, dễ lắp đặt và có thể duy trì kín khí trong trường hợp mất điện).
  • Hộp thiết bị điều khiển rất nhỏ và có thể được lắp đặt trên bề mặt
  • Trong trường hợp mất điện cửa có thể được mở bằng tay dễ dàng với tay nắm cửa (Có thể lựa chọn một trong 3 dạng tay nắm). Cửa có thể mở hết cỡ nếu sử dụng tay nắm chìm
  • Công tắc đá chân hoặc Công tắc không tiếp xúc giúp ngăn ngừa nhiễm khuẩn
  • Khóa điện (lựa chọn): Đảm bảo an ninh, ngăn chặn người không có nhiệm vụ ra vào phòng mổ.
  • Công tắc chức năng (lựa chọn): Cho phép lựa chọn các chế độ hoạt động: Mở toàn phần,  Mở một phần,  Tự động hai chiều,  Mở một chiều, Giữ cửa luôn mở, Giữ cửa luôn đóng
  • Kích thước: 1600x2100mm

Cửa mở một cánh

  • Được làm bằng thép không rỉ SUS 304, bên trong là xốp cách âm, cách nhiệt hoặc giấy cứng tổ ong (Honeycomb)
  • Kích thước: 1050x2100mm hoặc 1000x2100mm
  • Phụ kiện: Ổ khóa, tay nắm, cùi chỏ hơi đồng bộ



2.7. CÁC HỆ THỐNG CÔNG NGHỆ THÔNG TIN TRONG PHÒNG MỔ:

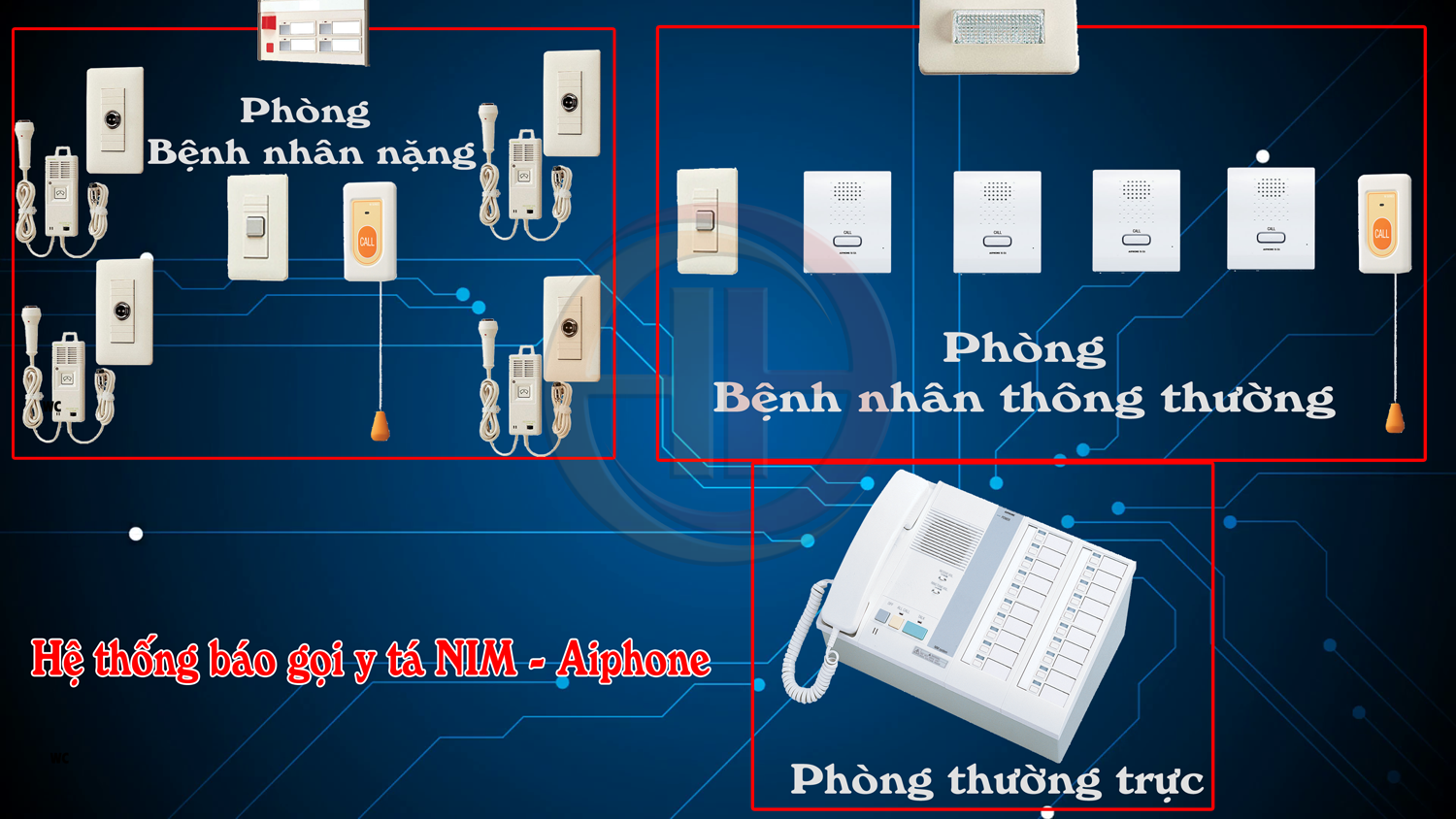

Hệ thống báo gọi y tá (Có thể không cần thiết)
Trao đổi thông tin giữa y tá và bệnh nhân nhằm đảm bảo thông tin hai chiều chính xác và xử lý kịp thời các tình huống khẩn cấp của bệnh nhân khi có yêu cầu.

Hệ thống chuông báo gọi y tá Nim Aiphone

Hệ thống mạng nội bộ LAN
Kết nối máy tính phòng mổ với mạng nội bộ bệnh viện đảm ảo tốc độ truyền tải dữ liệu và bảo mật

Máy tính phòng mổ
Phục vụ tra cứu thông tin khoa học tức thì, tra cứu bệnh án của bệnh nhân, phục vụ công tác hồ sơ, trích xuất dữ liệu từ các thiết bị y tế trong phòng mổ

Hệ thống Videoconference phòng mổ
Hệ thống Video Conference đóng vai trò tạo phòng họp trực tuyến từ phòng mổ giúp các chuyên viên, bác sĩ có thể giao tiếp với nhau ở khoảng cách rất xa thông qua mạng Internet

Trên đây là chi tiết các thiết bị có trong phòng mổ, quý khách có nhu cầu cần tư vấn về giải pháp và thiết bị hãy liên hệ với Hải Hưng để được tư vấn chi tiết hơn.
