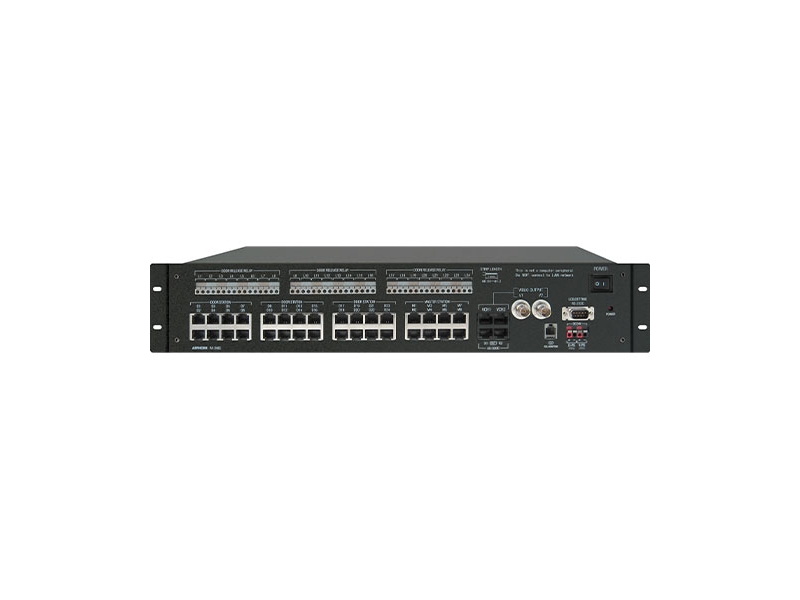

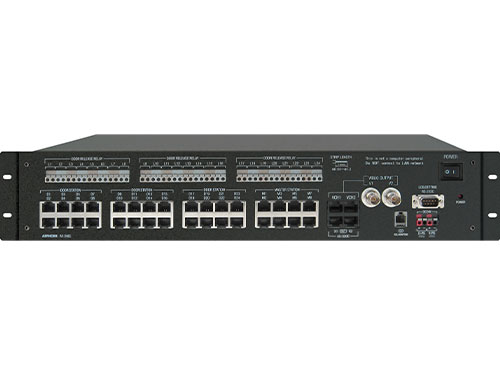

Bộ điều khiển trung tâm dành cho 24 trạm cửa Aiphone AX-248C

Tính năng (Features)

• Hub kết nối dây cho dòng AX, sử dụng cáp Cat-5e

• Hai cổng đầu vào nguồn 24V DC

• Có thể gắn tủ rack

• Điều khiển toàn bộ chức năng của hệ thống AX Series

• Hai ngõ ra video composite chuẩn BNC và kích hoạt chuyển mạch video

• Chuyển tiếp đường CO (điện thoại analog)
  (yêu cầu bộ quay số tự động Viking K-1900-5)

• Lập trình chức năng thông qua phần mềm đi kèm

Thông số kỹ thuật (Specs)

Mức tiêu thụ

• Video: 0,62A tối đa

• Audio: 0,65A tối đa

Cổng đường CO (CO Line Port)

• Cổng RJ11 dành cho bộ quay số tự động Viking K-1900-5

Điều khiển mở cửa (Door Release)

• Tiếp điểm khô lập trình được, 24V AC/DC – 500mA

• (Dùng RY-24L nếu cần tải tiếp điểm lớn hơn)

Lắp đặt (Mounting)

• Lắp tủ rack chuẩn EIA 19" (2U) hoặc gắn tường

Loại dây (Wire Type)

• Giữa:
  Door/Sub Station – Master Station – Central Exchange Unit: dùng Cat-5e

• Nguồn cấp cho Central Exchange Unit và Add-On Central Exchange Unit:
  2 lõi, có giáp chống nhiễu – dùng dây Aiphone 821802

Khoảng cách dây (Wire Distance)

• Door/Sub Station → Central Exchange Unit & Add-On: 980 ft (≈ 300 m)

• Central Exchange Unit → Master Station: 980 ft

• Central Exchange Unit → Add-On Unit: 16 ft (≈ 5 m)

• Nguồn → Central Exchange Unit & Add-On Unit:

  • 16 ft (dây 22 AWG)

  • 33 ft (dây 18 AWG)
