Hướng dẫn sử dụng hệ thống chuông gọi y tá Analog Medi

• Máy chủ báo gọi y tá DN-2600A
• Nút gọi gắn đầu giường bệnh DN-2010S
• Nút gọi khẩn nhà vệ sinh EM-420A
• Đèn báo cửa lắp phòng bệnh CL-412A

I. Máy chủ báo gọi y tá DN-2600A:

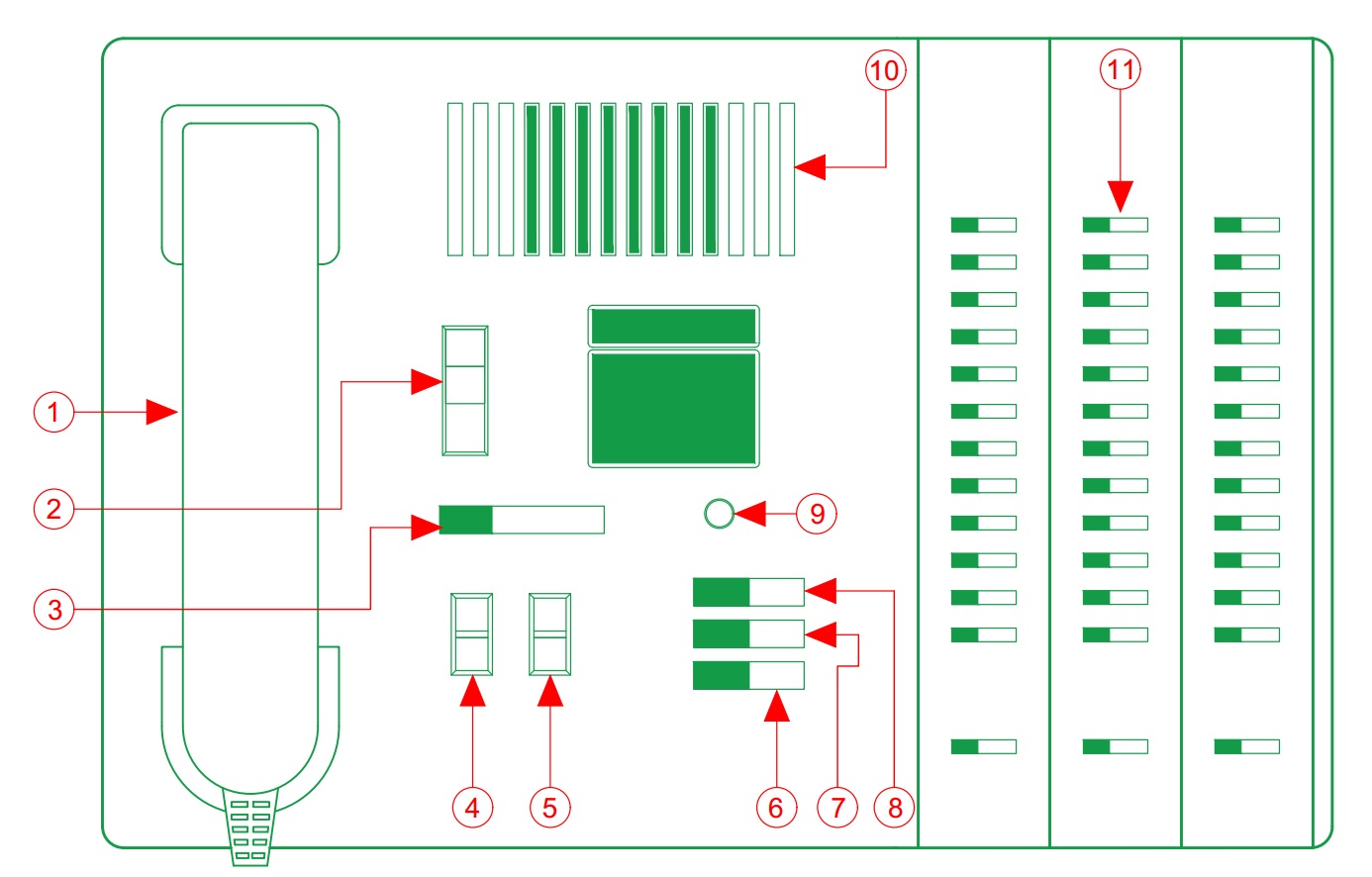

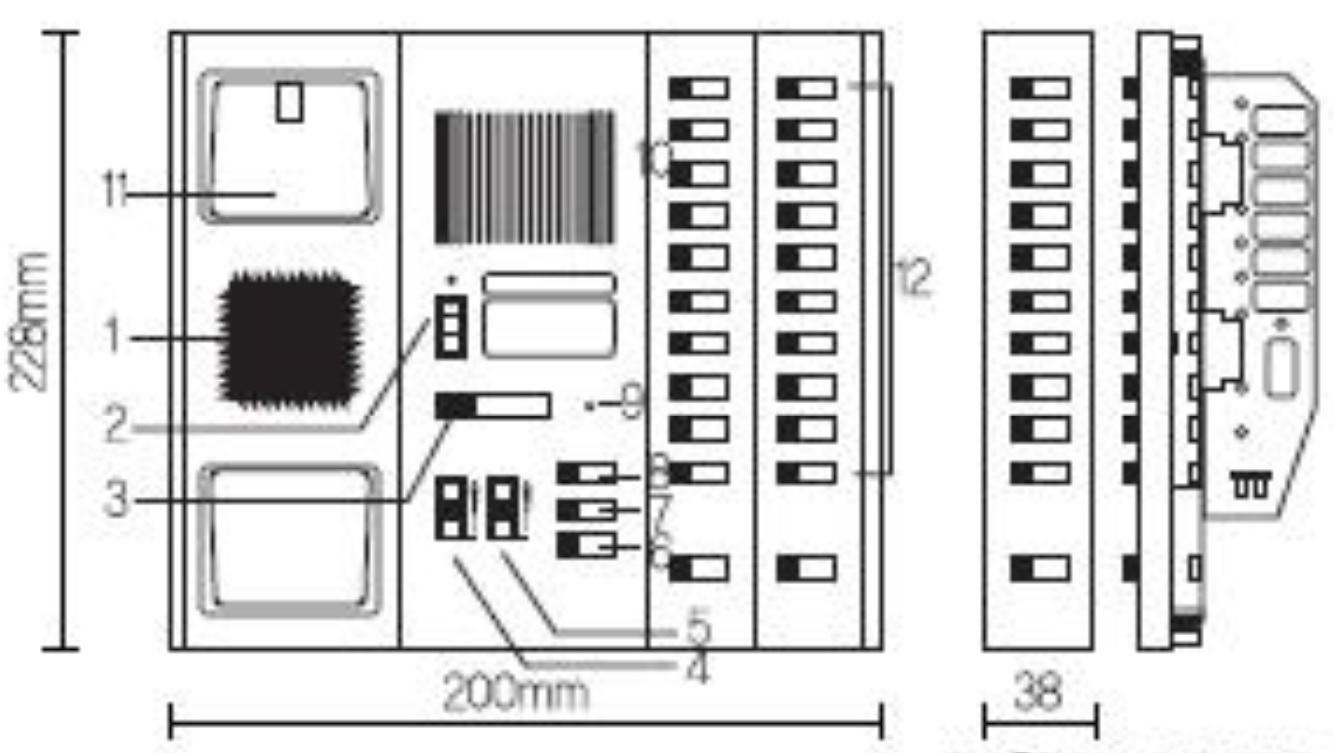

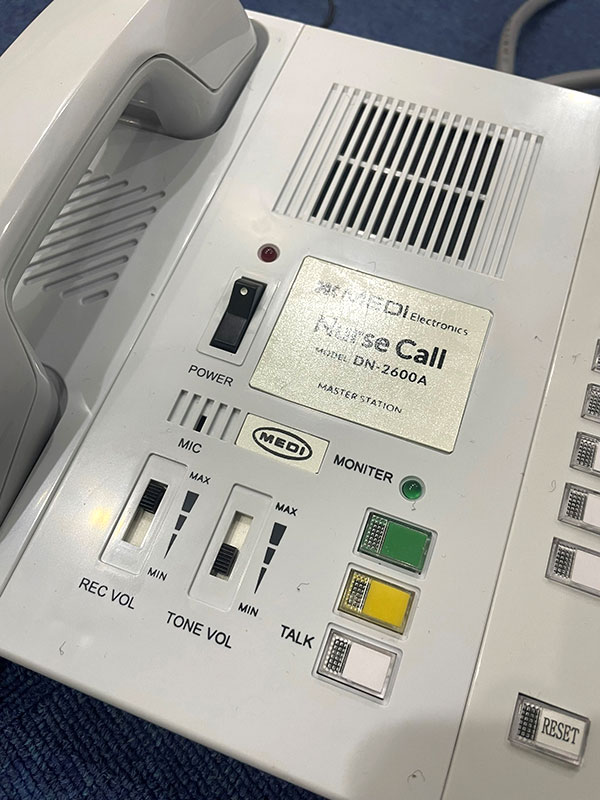

1. Loa
2. Nút nguồn
3. Microphone
4. Nút điều chỉnh âm lượng
5. Nút điều chỉnh chuông
6. Nút liên lạc nội bộ
7. Nút nhận tín hiệu (Không khả dụng)
8. Nút phát thông báo (Không khả dụng)
9. Đèn hiển thị
10. Loa ngoài
11. Nút chọn giường/phòng bệnh

• Thiết kế quản lý đến 40 vị trí, mỗi vị trí tương ứng với 1 điểm gọi.
• Gọi trực tiếp giữa y tá và bệnh nhân.
• Mỗi điểm gọi gồm 01 đèn LED để xác định tình trạng gọi thể hiện bằng việc phát sáng âm dưới nút khi được nhấn chìm.
• Giao tiếp với điểm gọi DN-2010S.
• Giao tiếp với đèn báo cửa phòng CL-412A.
• Giao tiếp với nút gọi trong nhà vệ sinh EM-420A.
• Kết hợp với tai nghe khi cần.
• Giao tiếp 2 chiều bằng thoại.

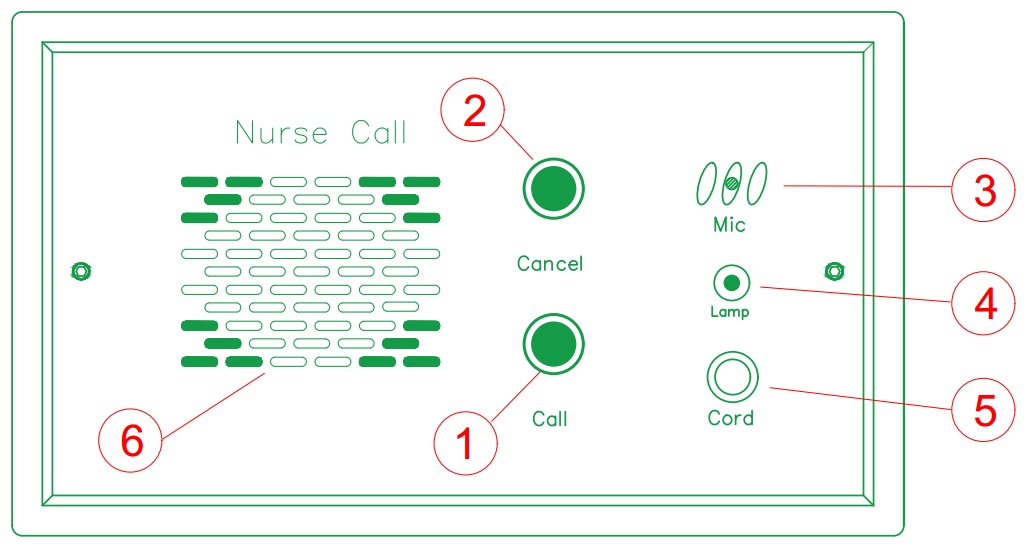

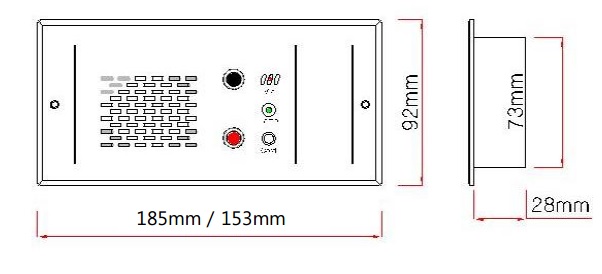

II. Nút gọi gắn đầu giường bệnh DN-2010S

• Thiết kế giao tiếp với máy chủ báo gọi y tá DN-2600A.
• Thiết bị được lắp tại từng giường bệnh nhân.
• Tích hợp nút gọi kéo dài cho bệnh nhân nặng
• Giao tiếp 2 chiều bằng thoại.

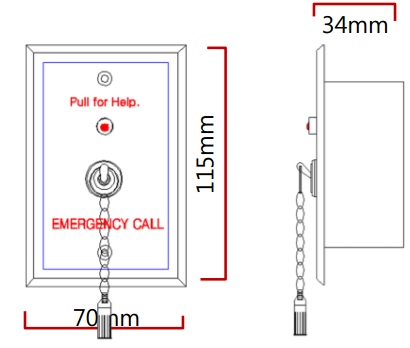

III. Nút gọi trong nhà vệ sinh có dây kéo:

• Thiết bị được lắp tại từng nhà vệ sinh.
• Giao tiếp với đèn hành lang CL-412A
• Thiết bị được thiết kế lắp âm tường
• Dây giật kéo dài khi gọi trợ giúp.

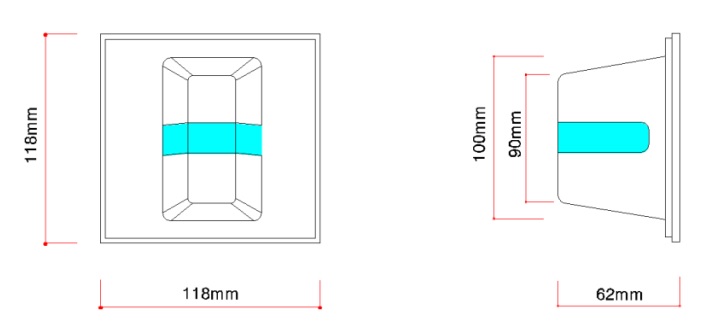

IV. Đèn báo cửa phòng:

• Thiết kế giao tiếp với máy chủ DN-2600A.
• Thiết bị được lắp tại từng cửa phòng bệnh nhân.
• Giao tiếp với nút gọi đầu giường DN-2010S.
• Thiết bị được thiết kế lắp âm tường.

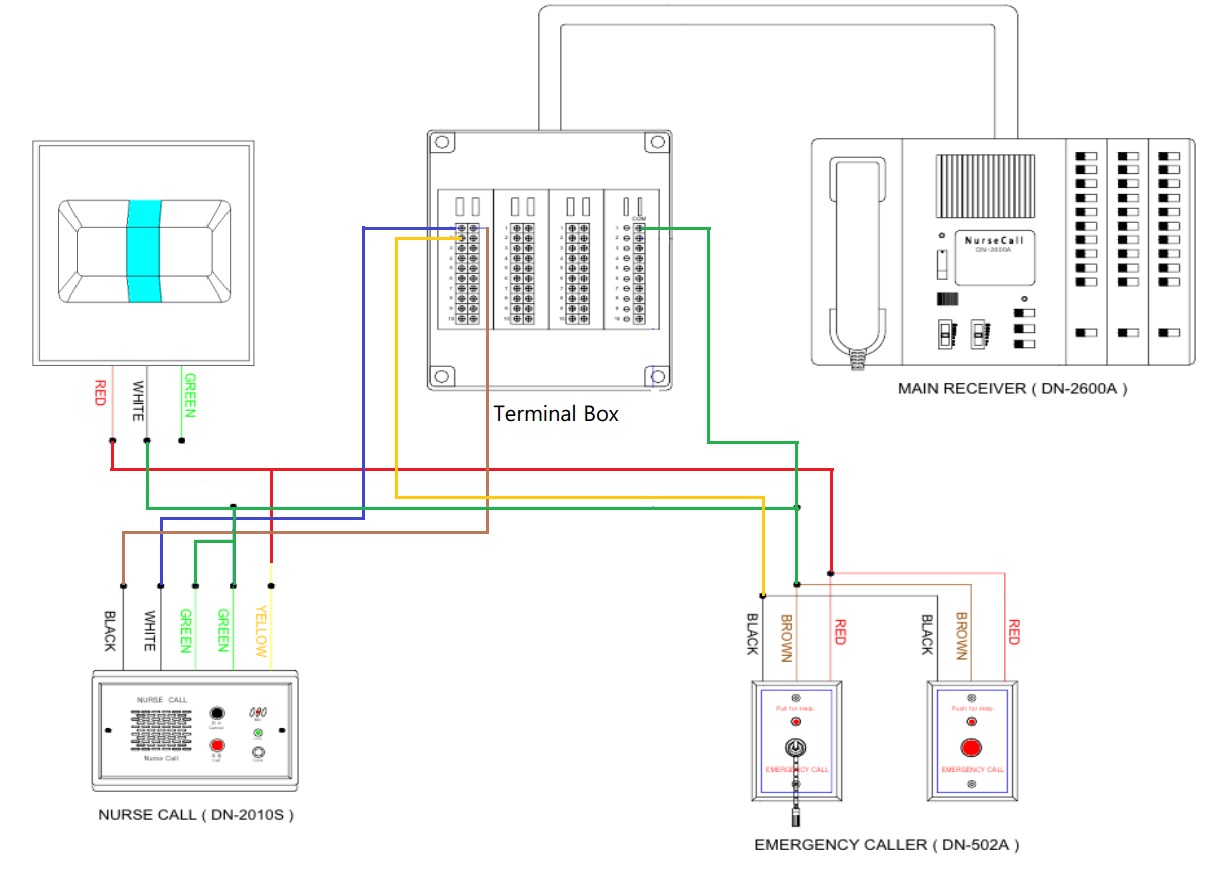

V. Nguyên lý đấu dây hệ thống gọi y tá Medi:

VI. Nguyên lý hoạt động:

• Nhấc tay cầm và bấm phím tương ứng với vị trí giường cần gọi đã được chỉ định trước.
• Sau khi kết thúc cuộc gọi, đặt lại tay cầm, nhấn nút “RESET” và nó sẽ tự động về chế độ chờ

• Nhấn nút gọi tại nút gọi đầu giường, sau đó trạm trực kích hoạt chế độ cuộc gọi đến
• Khi có cuộc gọi, đèn LED chuyển sang màu đỏ và đèn LED trước cửa phòng nhấp nháy màu xanh.
• Khi nhận cuộc gọi, nhấc tay cầm của máy chủ trạm trực sau đó cuộc gọi được thiết lập tự động
• Khi trả lời cuộc gọi từ trạm trực y tá, đèn cửa phòng tắt.
• Nếu bạn muốn hủy cuộc gọi tại máy chủ trạm trực mà không nhận cuộc gọi, nhấn nút “RESET” bằng tay.

• Chức năng này là cho cuộc gọi khẩn cấp khi có một vài tình huống xấu xảy ra trong toilet hoặc phòng tắm.
• Khi có một cuộc gọi khẩn cấp, đèn LED sáng nhấp nháy trên nút gọi khẩn cấp và đèn báo cửa phòng chuyển thành nháy đỏ.
• Tín hiệu khẩn cấp chỉ có thể hủy bằng cách nhấn nút gọi tại phí trí một lần nữa.

VII. Tính năng kỹ thuật:

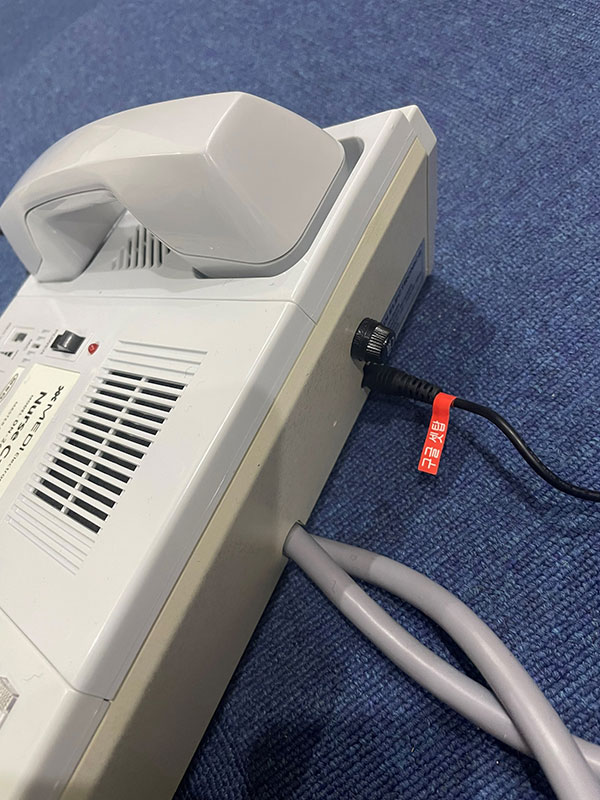

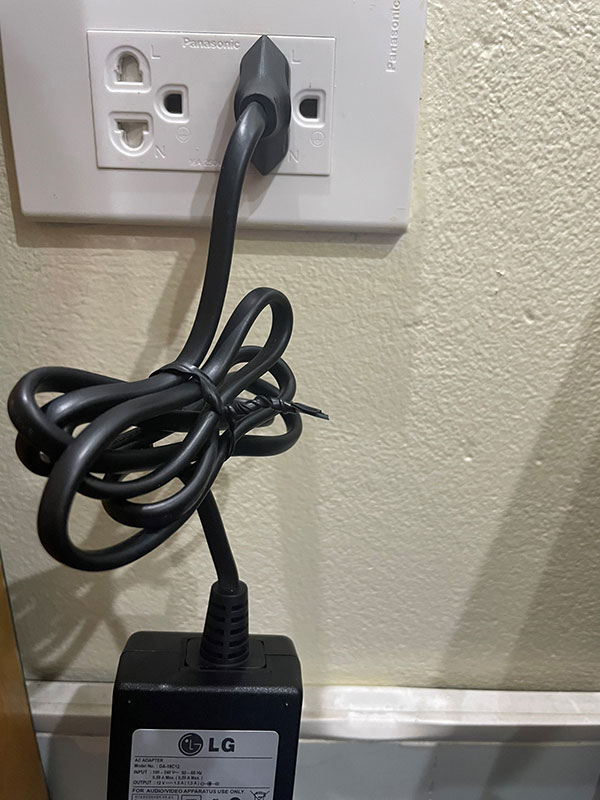

VIII.  Hướng dẫn cách lắp đặt hệ thống gọi y tá Medi:

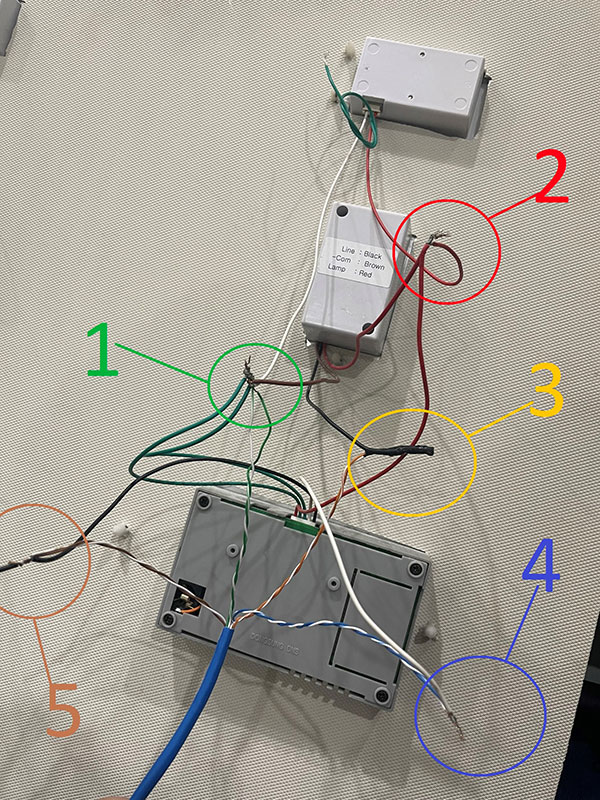

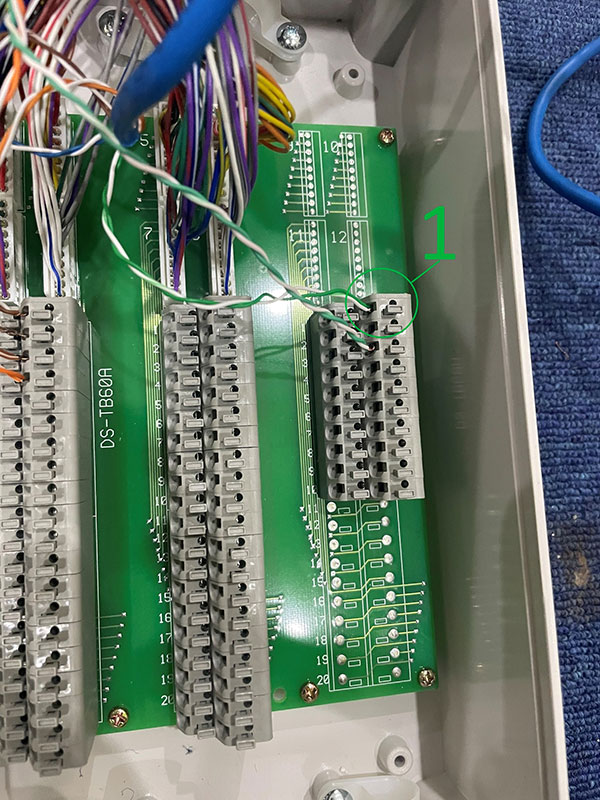

• TH1: Nút gọi kết hợp nút giật khẩn cấp và đèn báo phòng: Đấu theo hình minh họa.
• TH2: Nút gọi đơn: Chỉ cần đấu các dây và các điểm 1, 4, 5 theo màu.

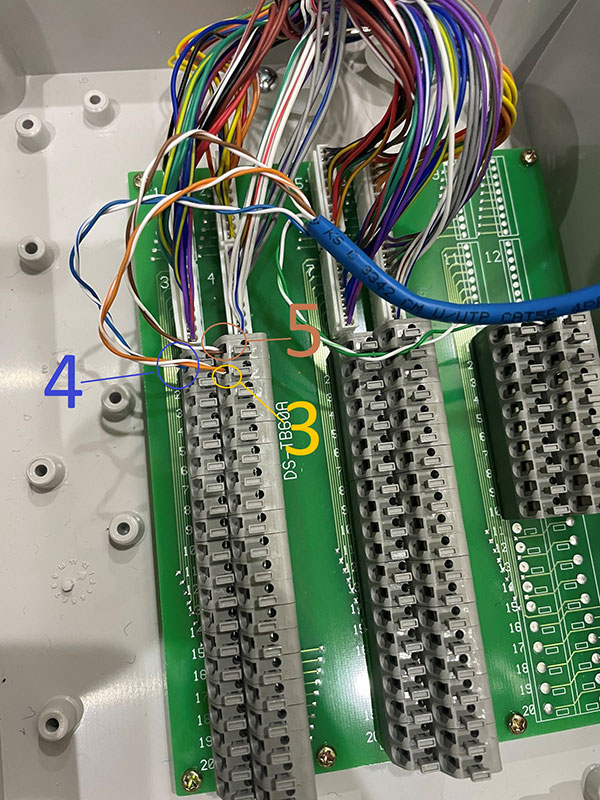

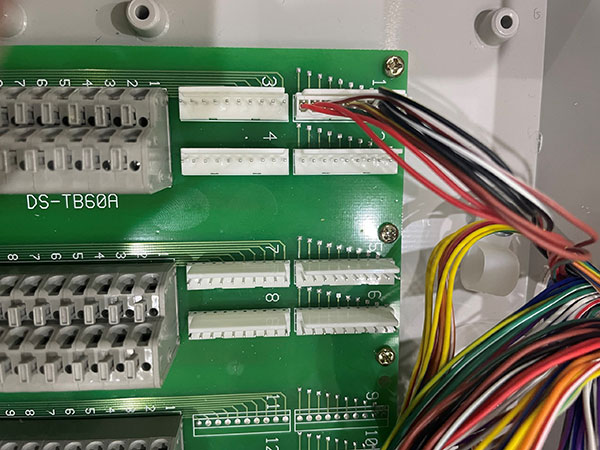

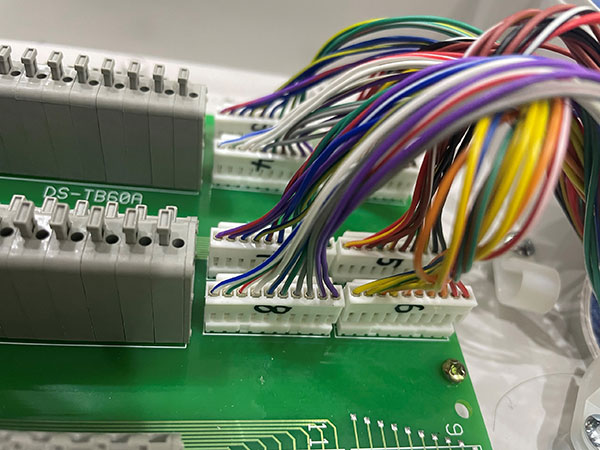

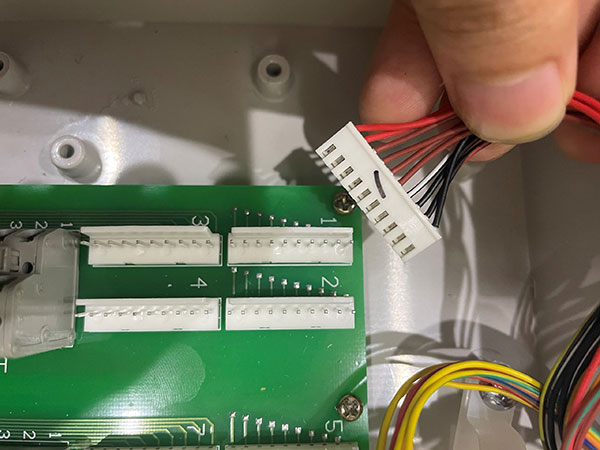

• TH1: Đấu dây vào các điểm 1, 3, 4, 5 theo màu.
• TH2: Đấu dây vào các điểm 1, 4, 5 theo màu.
