Bộ quản lý khu vực - 76210000

1. Bộ quản lý khu vực - 76210000 là gì?

Thiết bị điều khiển phi tập trung để vận hành hệ thống báo gọi y tá Flamenco^IP cho từng nhóm tổ chức. Số lượng IP-SystemManagers cần thiết cho một hệ thống hoàn chỉnh phụ thuộc vào số lượng phường và giao diện trung tâm bắt buộc. Thiết kế hệ thống cụ thể của dự án và xác định các thành phần cần thiết diễn ra trong quá trình lập kế hoạch dự án.

Tất cả IP-SystemManagers đều được trang bị công nghệ giống nhau và khác nhau ở các mô-đun chức năng được cài đặt và cấu hình dành riêng cho dự án. Các IP-SystemManagers được thiết lập theo yêu cầu và được định cấu hình với dữ liệu dành riêng cho dự án được cung cấp tại nhà máy.

Mỗi IP-SystemManager được chuẩn bị để kiểm soát hoạt động cuộc gọi y tá và giao tiếp bằng giọng nói của một nhóm tổ chức, tức là, thường là một khu. Một số IP-SystemManagers được kết nối với nhau thông qua mạng IP (LAN). Mỗi IP-SystemManager một trong toàn bộ hệ thống quản lý và điều phối các chức năng chéo như ghép nối phường, giao tiếp bằng giọng nói và các thông điệp hệ thống siêu sắp xếp.

2. Thông số kỹ thuật

Kích thước: H 132mm x W 216mm x D 48mm
Màu sắc nhà ở: Đỏ
Vật liệu nhà ở: PS UL94-HB
Màu sắc của vỏ dịch vụ: Màu trắng
Chất liệu của vỏ bảo dưỡng: Nhựa ABS
Trọng lượng: 415g
Mức độ bảo vệ: IP 20
Nguồn điện: 24V DC
Dải điện áp cho phép: 20 - 26V DC
Tiêu thụ hiện tại ở chế độ chờ: 120 mA
Nhiệt độ môi trường: +5°C  - +40°C
Độ ẩm tương đối: 0% - 85% (không ngưng tụ)

3. Đặc điểm cụ thể của bộ quản lý khu vực - 76210000

Hệ thống và mô-đun chức năng

• Nhiều hệ thống và mô-đun chức năng khác nhau có sẵn để cài đặt trên IP-SystemManagers - từ chức năng báo gọi y tá cơ bản cho đến các giao diện phức tạp. Các mô-đun đơn lẻ có thể được thêm vào và hệ thống có thể được mở rộng bất cứ lúc nào.
• Các mô-đun không phải là một phần của sản phẩm IP-SystemManager. Chúng phải được mua riêng.
• Vì lý do an toàn, cần có thêm IP-SystemManager để kết nối hệ thống y tế hoặc hệ thống báo cháy với hệ thống báo gọi y tá.

Thiết kế hệ thống

Một IP-SystemManager có thể hoạt động độc lập. Tức là, nó cung cấp sự kiểm soát hoàn toàn cho hệ thống gọi y tá có thể chỉ bao gồm một khu.

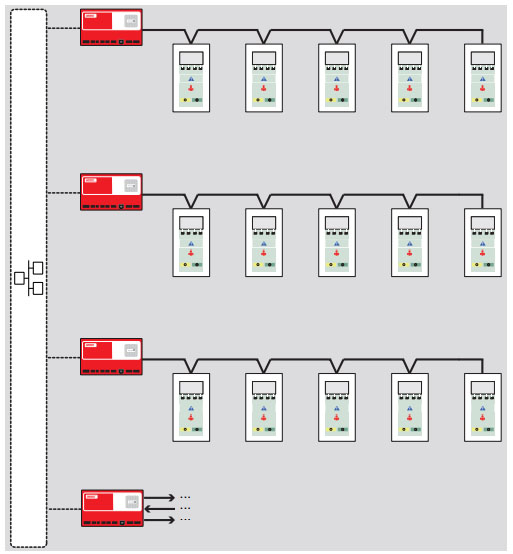

Minh họa bộ quản lý khu vực - 76210000

Để thiết lập các hệ thống lớn hơn, có thể nối mạng tối đa 64 IP-SystemManagers. Kết nối có thể được thực hiện thông qua mạng IP chỉ dành riêng cho hệ thống gọi y tá hoặc thông qua cơ sở hạ tầng mạng IP tại chỗ hiện có. Ở đây, các yêu cầu của tiêu chuẩn tương ứng, ví dụ, DIN VDE 0834, phải được xem xét.

Thông qua việc tách rời cơ cấu hệ thống vật lý và tổ chức hệ thống gọi y tá sau này, việc hình thành các phường và tổ chức rất dễ dàng và không bị ràng buộc vào một lưới cố định. Điều này không phụ thuộc vào số lượng IP-SystemManagers và sự sắp xếp của chúng trong hệ thống.

Thông qua việc sử dụng các quy trình thoại kỹ thuật số và công nghệ VoIP, IP-SystemManager cung cấp chất lượng thoại tuyệt vời trong toàn bộ hệ thống. Trạng thái hệ thống tương ứng có thể được nhận dạng cục bộ và trên toàn hệ thống bằng cách sử dụng các màn hình tương ứng bất kỳ lúc nào.

Chức năng an ninh

Giám sát thường xuyên chức năng của tất cả các thành phần được kết nối, bao gồm các giao diện và kết nối mạng, trong phạm vi được các hệ thống và thành phần được kết nối cho phép.

Trong trường hợp IP-SystemManager bị lỗi, IP-SystemManager khác của hệ thống gọi y tá sẽ tiếp tục hoạt động. Khu vực có IP-SystemManager bị lỗi sẽ chuyển sang hoạt động tối thiểu, tức là báo hiệu cuộc gọi bằng đèn phòng và hủy cuộc gọi tại vị trí cuộc gọi.

Trong trường hợp hệ thống hoặc thiết bị được kết nối bằng giao diện và / hoặc mạng bị lỗi, chức năng cơ bản của hệ thống gọi y tá luôn được giữ lại.

Bảo trì hệ thống

Để giữ cho hệ thống và hệ thống đã cài đặt và các mô-đun chức năng được cập nhật, bắt buộc phải ký hợp đồng bảo trì phần mềm. Chi phí hàng năm bao gồm quyền sử dụng và bảo trì phần mềm thường xuyên dưới dạng cập nhật bảo mật để đảm bảo tính toàn vẹn của hệ thống.

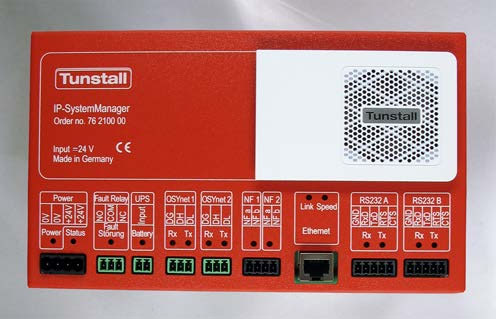

Thiết lập và thiết bị

• Thiết bị để gắn vào thanh ray mũ đội đầu với 2 kẹp giữ thanh ray mũ nón ở phía sau thiết bị.
• Lắp đặt vào tủ 19" với các phụ kiện có sẵn tùy chọn có thể, yêu cầu về không gian: 3U.
• Đầu nối vít có thể tháo rời để lắp ráp và khắc phục sự cố dễ dàng hơn.
• Hệ thống gọi y tá có hoặc không có giao tiếp bằng giọng nói có thể được thực hiện.
• Đèn LED trạng thái (xanh lục) nhấp nháy khi IP-SystemManager đang hoạt động.
• Có thể truy cập từ xa hoặc cập nhật hệ thống thông qua mạng IP.
• Công tắc DIP để định địa chỉ và pin lithium cho đồng hồ hệ thống, có thể dễ dàng truy cập sau nắp dịch vụ.
• Có thể mở rộng hệ thống tiếp theo hoặc thay đổi hệ thống mà không gặp sự cố.
• Bus nhóm OSYnet của cài đặt Flamenco hiện có có thể dễ dàng chuyển đổi sang điều khiển bởi IP-SystemManager.

Nguồn cấp

IP-SystemManager được cung cấp 24V DC thông qua hệ thống gọi y tá. Tùy thuộc vào thiết lập hệ thống, một bộ nguồn riêng cũng có thể được sử dụng.

• Nguồn điện, 24V DC, 4 cực, với màn hình LED (màu xanh lá cây) trong trường hợp nguồn điện hiện có.
• Đầu vào cho thông báo bộ đệm của bộ điều khiển UPS 10A hoặc cho thông báo ắc quy của bộ cấp nguồn UPS, 1 cực, với màn hình LED (màu đỏ) cho thông báo ắc quy.

Thông báo lỗi

Tất cả các thông báo lỗi của hệ thống gọi y tá được hiển thị trên một IP-SystemManager. IP-SystemManager này được xác định trong quá trình lập kế hoạch của hệ thống.

• Màn hình LED (màu đỏ) cho các thông báo lỗi.
• Đầu ra tín hiệu lỗi, tiếp điểm chuyển đổi, không có điện thế, 2 cực, chức năng song song với màn hình LED.

Kết nối Ethernet

Thông qua mạng IP, tất cả IP-SystemManagers của hệ thống gọi y tá liên lạc với nhau và với các thiết bị hoặc hệ thống bên ngoài được kết nối với hệ thống gọi y tá thông qua mạng IP (ví dụ: hệ thống điện thoại).

• Ethernet, 10/100 Mbit kết nối LAN RJ45, max. chiều dài tuyến: 90m.
• Màn hình LED (màu xanh lá cây) cho liên kết và màn hình LED (màu vàng) cho tốc độ.

Giao diện ESPA 4.4.4

IP-SystemManager được trang bị hai kết nối RS232 sử dụng giao thức ESPA 4.4.4. Các kết nối này phù hợp với hệ thống phân trang vô tuyến, hệ thống DECT, hệ thống báo cháy và hệ thống y tế. Việc phát hành và sử dụng các kết nối này đòi hỏi phải mua các mô-đun chức năng tương ứng.

• RS232 A, 5 cực, ESPA 4.4.4, với màn hình LED (màu xanh lá cây) cho Rx và màn hình LED (màu vàng) cho Tx; tối đa chiều dài đường dây: 10m.
• RS232 B, 5 cực, ESPA 4.4.4, với màn hình LED (màu xanh lá cây) cho Rx và màn hình LED (màu vàng) cho Tx; tối đa chiều dài đường dây: 10m.
